用處：
本產品適用于35KV及以下電力輸配電體系中、供輸配電能之用。
廣泛用于電力、修建、工礦、治金、石油、化工、交通等部分,已徹底代替了油浸紙絕緣電力電纜和部分代替聚氯乙烯絕緣電力電纜
運用特性及首要技術功用 ：
1額定電壓U0/U分為06/1KV、18/3KV、3.6/6KV、6/6KV、6/10KV、8.7 /15KV、12/20KV、21/35KV、26/35K
2.導體長期答應的最高工作溫度為90度,短路時(最長持續時間不超越秒),電纜導體的最高溫度不超越250度
3.導體直流電阻符合GB/T3956的規矩。
4.敷設時的環境溫度不低于0度,低于0度時應先加熱,最小曲折半徑不小于電纜外徑的15倍 5.電纜敷設不受落差約束。
6.工頻電壓試驗:U0為36KV及以下電纜:25U0+KV/5min不擊穿,U 0為3.6K及上電纜:2.5U0/5min不擊穿。
.部分放電試驗:U0為1.8KV以上和18KV及以下時1.5U0下放電量不大于20PC:U0為18KV以上,1.5U0下放電量不大于10PC 8.阻燃特性:阻燃電纜能飽受GB18380規矩的成朿燃燒試驗。
低煙低鹵阻燃電纜能飽受GB18380規矩的成朿燃燒試驗,且燃燒時煙濃度應符合GB18380 的規矩,燃燒分出氣體中HCL含量應≤100mg/g,并符合IEC754-1的要求。
低煙無鹵阻燃電纜能飽受GB18380規矩的成束燃燒試驗、且燃燒時的煙濃度應符合GB18380的規矩,燃燒分出氣體水溶液的PH值≥4.3,導電率≤10μs/mm并符合IEC7542的要求。

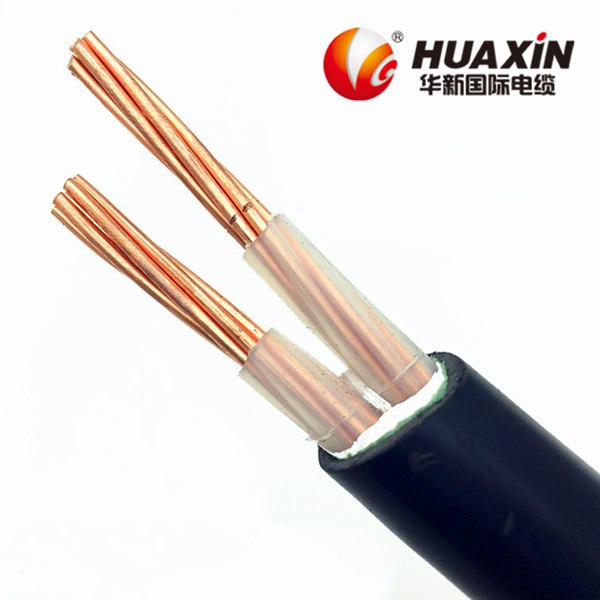

電纜的類型：
稱謂及適用場合稱謂適用場合交聯聚乙烯絕緣聚氯 YJV YJLV 乙烯護套電力電纜敷設在室內、地道、電纜溝及管道中,也可埋在松懈的土壤中,電纜不能接受機械外力作用。
Ym交聯聚乙烯絕緣聚乙單芯電纜不答應敷設在磁性管道中。
烯護套電力電纜交聯聚乙烯絕緣鋼帶 Yy2YLV22鎧裝聚氯乙烯護套電力電纜直埋敷設在低下,電纜能接受必定機械外力作交聯聚乙烯絕緣鋼帶用,但不能接受大的拉力 Yv2YuV23鎧裝聚氯乙烯護套電力電纜注:還可根據用戶需求,出產鋼絲鎧裝型結構,如:YJV32、YV32型等。
|
